GW高效節能不銹鋼無堵塞管道污水泵結構分析圖
瀏覽次數：3348次發表時間：2013/3/30 10:31:37

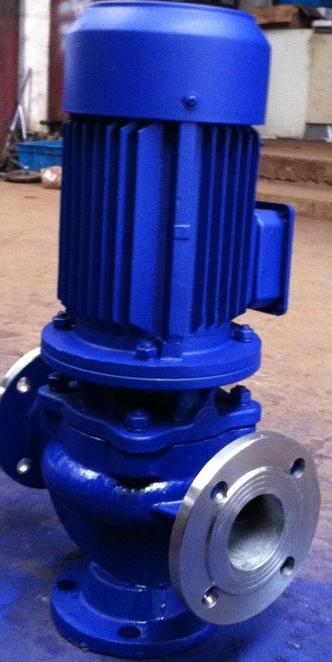

【GW型無堵塞污水式管道泵】產品簡介：
GW型無堵塞污水式管道泵，是威王泵閥根據用戶實際的要求以及安裝使用條件、方式的不同，結合本廠多年的實際經驗，在WQ型潛水式排污泵的基礎上進行合理優化設計而成，本系列產品具有安裝使用方便，結構合理，同時也避免了因機械密封漏水而造成電機燒毀的弊病。

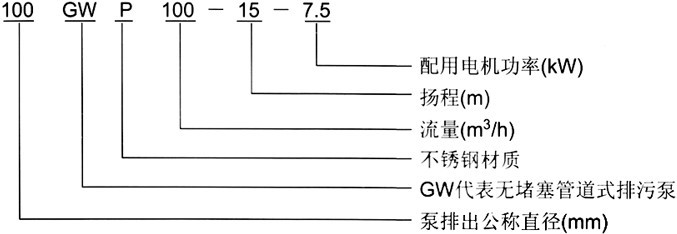

【GW型無堵塞污水式管道泵】型號意義：
【GW型無堵塞污水式管道泵】使用條件： A、GW型無堵塞污水式管道泵的使用環境溫度≤40℃，濕度≤95％；海拔高度≤1000米，超過時應在訂貨時提出。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、1Crl8Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、1Crl8Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
【GW型無堵塞污水式管道泵】主要用途：
GW型無堵塞污水式管道泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
1、工廠、商業單位嚴重污染廢水的排放。
2、城市污水處理廠排放系統。
3、住宅區的污水排水系統。
4、醫院、賓館、高層建筑污水排放。
5、地鐵、地下室、人防系統排水站。
6、市政工程、建筑工地中稀泥漿的排放。
7、自來水公司、廠的給水裝置系統。
8、養殖場污水排放或農村沼氣池、農田灌溉。
9、勘探礦山及水處理設備配套附機。
10、水利工程給水排水適用。
1、工廠、商業單位嚴重污染廢水的排放。
2、城市污水處理廠排放系統。
3、住宅區的污水排水系統。
4、醫院、賓館、高層建筑污水排放。
5、地鐵、地下室、人防系統排水站。
6、市政工程、建筑工地中稀泥漿的排放。
7、自來水公司、廠的給水裝置系統。
8、養殖場污水排放或農村沼氣池、農田灌溉。
9、勘探礦山及水處理設備配套附機。
10、水利工程給水排水適用。

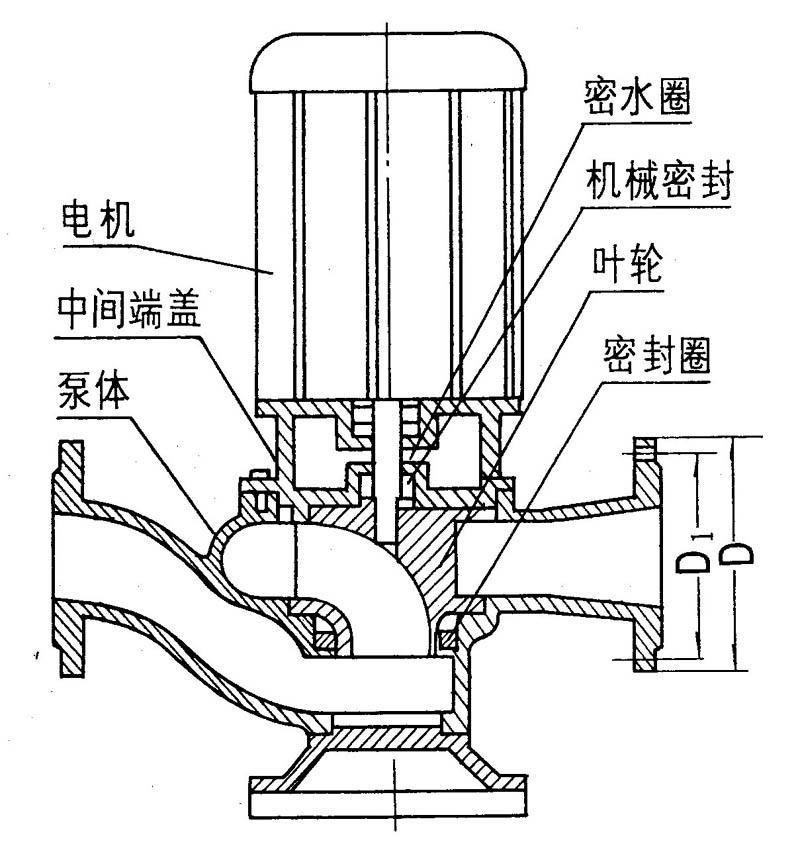

【GW型無堵塞污水式管道泵】產品特點及結構圖：
1、GW型無堵塞污水式管道泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、GW型無堵塞污水式管道泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、GW型無堵塞污水式管道泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。
【GW型無堵塞污水式管道泵】性能參數：
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
|
|
25-8-22-1.1
|
25
|
8
|
22
|
2900
|
1.1
|
45
|
|
32-12-15-1.1
|
32
|
12
|
15
|
2900
|
1.1
|
|
|
40-15-15-1.5
|
40
|
15
|
15
|
2900
|
1.5
|
54
|
|
40-15-30-2.2
|
40
|
15
|
30
|
2900
|
2.2
|
54
|
|
50-20-7-0.75
|
50
|
20
|
7
|
2900
|
0.75
|
51
|
|
50-10-10-0.75
|
50
|
10
|
10
|
2900
|
0.75
|
52
|
|
50-20-15-1.5
|
50
|
20
|
15
|
290
|
1.5
|
53
|
|
50-15-25-2.2
|
50
|
15
|
25
|
2900
|
2.2
|
54
|
|
50-18-30-3
|
50
|
18
|
30
|
2900
|
3
|
55
|
|
50-40-15-4
|
50
|
40
|
15
|
2900
|
4
|
55
|
|
50-25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
55
|
|
50-20-40-7.5
|
50
|
50
|
20
|
2900
|
7.5
|
58
|
|
65-25-15-2.2
|
65
|
25
|
15
|
2900
|
2.2
|
50
|
|
65-37-13-3
|
65
|
37
|
13
|
2900
|
3
|
57
|
|
65-25-30-4
|
65
|
25
|
30
|
2900
|
4
|
61
|
|
65-30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
|
65-35-50-11
|
65
|
35
|
50
|
2900
|
11
|
45
|
|
65-35-60-15
|
65
|
35
|
60
|
2900
|
15
|
65
|
|
80-60-13-5.5
|
80
|
60
|
13
|
2900
|
5.5
|
67
|
|
80-40-7-2.2
|
80
|
40
|
7
|
1450
|
2.2
|
59
|
|
80-43-13-3
|
80
|
43
|
13
|
2900
|
3
|
70
|
|
80-40-15-4
|
80
|
40
|
15
|
2900
|
4
|
61
|
|
80-65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
63
|
|
100-80-10-4
|
100
|
100
|
10
|
1450
|
4
|
65
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
|
|
100-110-10-5.5
|
100
|
110
|
10
|
1450
|
5.5
|
65
|
|
100-100-15-7.5
|
100
|
100
|
15
|
1450
|
7.5
|
68
|
|
100-80-20-7.5
|
100
|
80
|
20
|
1450
|
7.5
|
65
|
|
100-100-25-11
|
100
|
100
|
25
|
1450
|
11
|
70
|
|
100-100-30-15
|
100
|
100
|
30
|
1450
|
15
|
65
|
|
100-100-35-18.5
|
100
|
100
|
35
|
1450
|
18.5
|
68
|
|
125-130-15-11
|
125
|
130
|
15
|
1450
|
11
|
72
|
|
125-130-20-15
|
125
|
130
|
20
|
1450
|
15
|
75
|
|
150-145-9-7.5
|
150
|
145
|
9
|
1450
|
7.5
|
76
|
|
150-180-15-15
|
150
|
180
|
15
|
1450
|
15
|
69
|
|
150-180-20-18.5
|
150
|
180
|
20
|
1450
|
18.5
|
72
|
|
150-180-25-22
|
150
|
180
|
25
|
1450
|
22
|
78
|
|
150-130-30-22
|
150
|
130
|
30
|
1450
|
22
|
78
|
|
150-180-30-30
|
150
|
180
|
30
|
1450
|
30
|
78
|
|
150-200-30-37
|
150
|
200
|
30
|
1450
|
37
|
73
|
|
200-300-7-11
|
200
|
300
|
7
|
980
|
11
|
66
|
|
200-250-11-15
|
200
|
250
|
11
|
1450
|
15
|
64
|
|
200-250-15-18.5
|
200
|
250
|
15
|
1450
|
18.5
|
73
|
|
200-400-10-22
|
200
|
400
|
10
|
1450
|
22
|
75
|
|
200-400-13-30
|
200
|
400
|
13
|
1450
|
30
|
76
|
|
200-300-15-22
|
200
|
300
|
15
|
1450
|
22
|
76
|
|
200-250-22-30
|
200
|
250
|
22
|
1450
|
30
|
71
|
|
200-350-25-37
|
200
|
350
|
25
|
1450
|
37
|
71
|
|
200-400-30-45
|
200
|
400
|
30
|
1450
|
45
|
74
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
|
|
250-600-9-30
|
250
|
600
|
9
|
980
|
30
|
78
|
|
250-600-12-37
|
250
|
600
|
12
|
1450
|
37
|
76
|
|
250-600-15-45
|
250
|
600
|
15
|
1450
|
45
|
73
|
|
250-600-20-55
|
250
|
600
|
20
|
1450
|
55
|
73
|
|
250-600-25-75
|
250
|
600
|
25
|
1450
|
75
|
71
|
|
300-800-12-45
|
300
|
800
|
12
|
980
|
45
|
74
|
|
300-480-15-45
|
300
|
480
|
15
|
1450
|
45
|
66
|
|
300-800-15-55
|
300
|
800
|
15
|
1450
|
55
|
73
|
|
300-600-20-55
|
300
|
600
|
20
|
1450
|
55
|
73
|
|
300-800-20-75
|
300
|
800
|
20
|
1450
|
75
|
75
|
|
300-950-20-90
|
300
|
950
|
20
|
1450
|
90
|
76
|
|
300-1000-25-110
|
300
|
1000
|
25
|
1450
|
110
|
76
|
|
300-1100-10-55
|
300
|
1100
|
10
|
1450
|
55
|
73
|
|
350-1500-15-90
|
350
|
1500
|
15
|
740
|
90
|
87
|
|
350-1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
85
|
|
350-1100-28-132
|
350
|
1100
|
28
|
980
|
132
|
84
|
|
350-1000-36-160
|
350
|
1000
|
36
|
980
|
160
|
84
|
|
400-1760-7.5-55
|
400
|
1760
|
7.5
|
980
|
55
|
83
|
|
400-1500-10-75
|
400
|
1500
|
10
|
980
|
75
|
86
|
|
400-2000-13-110
|
400
|
2000
|
13
|
980
|
110
|
84
|
|
400-2000-15-132
|
400
|
2000
|
15
|
980
|
132
|
83
|
|
400-1700-22-160
|
400
|
1700
|
22
|
980
|
160
|
83
|
|
400-1500-26-160
|
400
|
1500
|
26
|
980
|
160
|
84
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
電機功率
|
效率
|
|
mm
|
m3/h
|
M
|
r/min
|
kw
|
%
|
|
|
400-1700-30-200
|
400
|
1700
|
30
|
980
|
200
|
86
|
|
400-1800-32-250
|
400
|
1800
|
32
|
980
|
250
|
82
|
|
500-2500-10-110
|
500
|
2500
|
10
|
740
|
110
|
85
|
|
500-2600-15-160
|
500
|
2600
|
15
|
740
|
160
|
84
|
|
500-2400-22-220
|
500
|
2400
|
22
|
740
|
220
|
85
|
|
500-2650-24-250
|
500
|
2650
|
24
|
740
|
250
|
85
|
【GW型無堵塞污水式管道泵】檢查與維修：
1.GW型無堵塞污水式管道泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當GW型無堵塞污水式管道泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當GW型無堵塞污水式管道泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
感謝您訪問威王泵閥網站【http://www.kakenyqs.com/】，我們一定會盡心盡力為您提供優質的服務。
